Назначение:

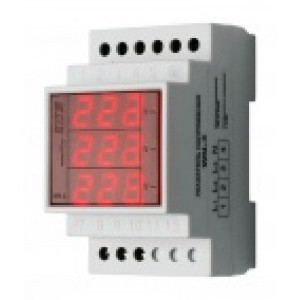

Для отображения на светодиодном индикаторе величины напряжения в отдельных фазах трёхфазной сети переменного тока.
Область применения:
Визуальный контроль напряжения в одно- и трёх-фазных сетях переменного тока в распределитель-ных щитах, в блоках управления технологическим оборудованием, на диспетчерских пультах и т. п.
Принцип работы:
Цифровой указатель измеряет и отображает величину напряжения на 3-х разрядном светодиодном табло отдельно на каждой из трех фаз. Питающим, для прибора, может быть взято напряжение от любой из измеряемых фаз.
Монтаж:
Отключить питание, установить указатель в распределительном щите.
Подключить прибор согласно схемы подключения
Включить питание.
Проверить индикацию напряжения на светодиодном табло.
Напряжение питания:
от 100 до 300В
Табло: 3-х разрядный сегментный светодиодный индикатор 10x6 мм
Частота питания сети: 45-55 Гц
Диапазон отображаемых напряжений: 100-300В
Погрешность измерения, не более:
3%
Рабочая температура:
от -25°С до +50°С
Потребляемая мощность: 4 Вт
Степень защиты:
указателя
клеммной колодки
IP40
IP20
Подключение: винтовые зажимы 2,5 мм2
Размеры:
52,5x63x90 мм
Тип корпуса: 3S
Монтаж:
на DIN-рейке 35 мм
