Электроэнергетика требует надежных конструкций, способных десятилетиями выдерживать нагрузки и атмосферные воздействия. Альбом 27.0002 определяет параметры железобетонных опор ВЛ 6-20 кВ с защищенными проводами типа СИП-3, которые составляют основу распределительных сетей. Этот нормативный документ охватывает широкий спектр конструктивных элементов — от промежуточных стоек до анкерных опор с угловыми решениями.
Специализация альбома касается одноцепных конструкций различного назначения. Здесь детально проработаны промежуточные, угловые промежуточные, анкерные и концевые варианты, каждый из которых адаптирован под конкретные эксплуатационные условия.
Траверсы ТМ: металлические элементы крепежа

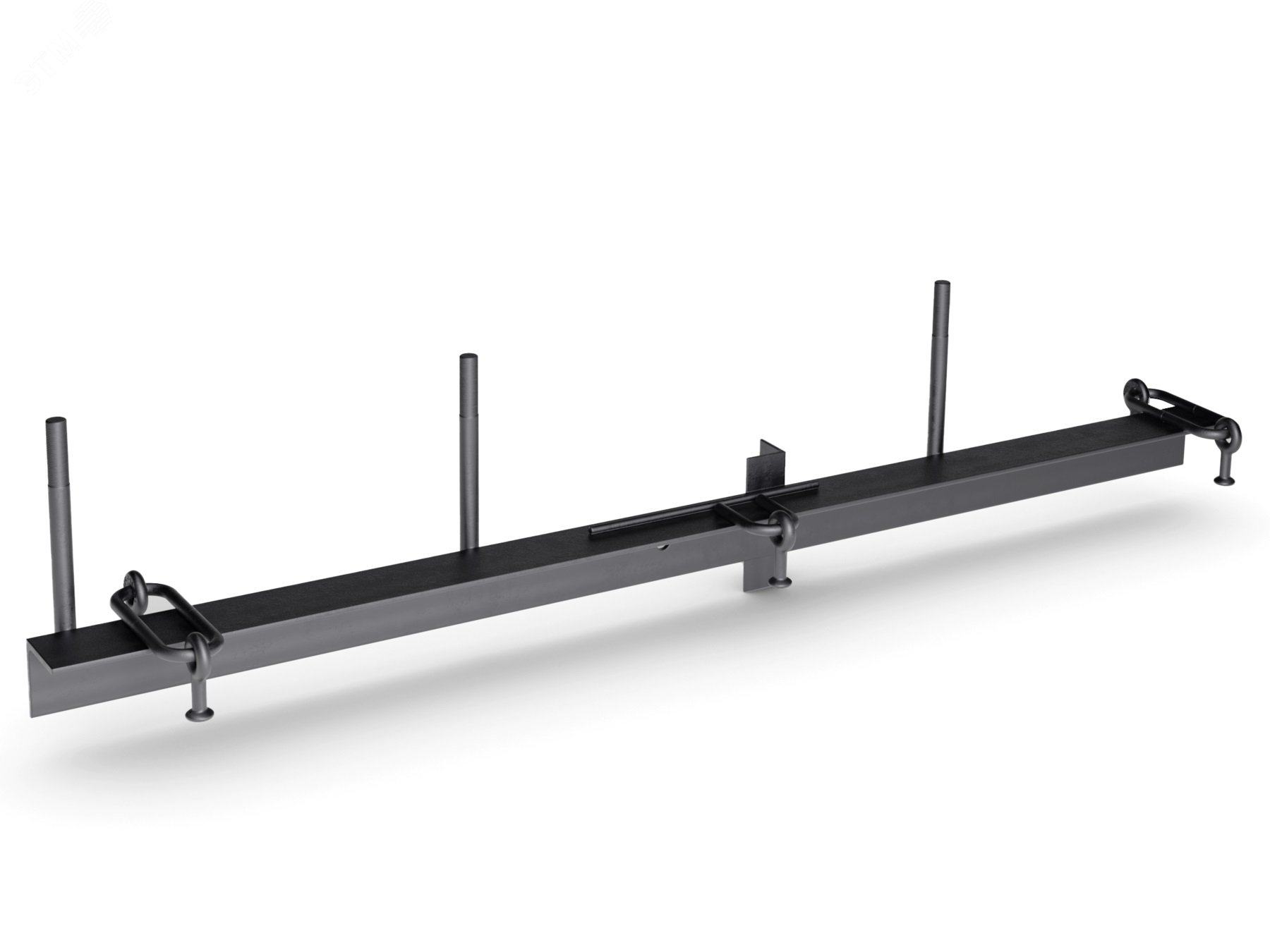

Базовым компонентом системы выступают траверсы ТМ — металлические конструкции, обеспечивающие крепление проводов СИП к опорам. Траверсы состоят из круга, полосы, металлического уголка, штырей и серьги, при этом каждый элемент выполняет определенную функцию в общей схеме крепления. Производители сегодня используют качественные стали с антикоррозийным покрытием, что гарантирует долговечность в различных климатических зонах.
Классификация траверс определяется конструктивными особенностями и областью применения:
- промежуточные модели для стандартных пролетов;
- анкерные варианты с повышенной нагрузочной способностью;
- ответвительные конструкции для магистральных соединений;
- угловые траверсы под нестандартные геометрические схемы.
Популярностью пользуются марки ТМ-63, ТМ-65 и ТМ-68, которые покрывают большинство типовых задач. К траверсам крепятся штыревые изоляторы через специальные колпачки, а также натяжные изолирующие подвески для различных схем электрических соединений.
Технические характеристики и область применения
Металлоконструкции по альбому 27.0002 охватывают напряжения от 6 до 20 киловольт, что делает их универсальными для городских и сельских распределительных сетей. Конструкции рассчитаны на работу с самонесущими изолированными проводами, которые обеспечивают повышенную безопасность и снижают требования к габаритам воздушных линий.
Производственный контроль включает проверку размеров, сварных соединений и антикоррозийного покрытия. Технологические требования альбома гарантируют получение идентичных конструкций, что упрощает монтажные работы и стандартизирует эксплуатационные процедуры:
- контроль геометрических параметров согласно чертежам;
- испытания сварных швов на прочность соединения;
- проверка качества цинкового или полимерного покрытия.
Ценообразование формируется исходя из стоимости металлопроката и сложности конструктивного исполнения. Простые промежуточные траверсы обходятся дешевле специализированных угловых или анкерных модификаций, но экономия на качестве металла недопустима из-за высоких требований к надежности.
Нормативная база и проектные решения
Альбом представляет собой систематизированный свод технических решений, разработанных с учетом климатических условий России. Документ содержит детальные чертежи узловых соединений, спецификации материалов и рекомендации по монтажу для различных типов грунтов и ветровых нагрузок.
Линейная арматура «НИЛЕД-ТД» интегрируется с конструкциями альбома, образуя комплексную систему крепежа и защиты. Это позволяет унифицировать подходы к проектированию и избежать нестандартных решений при строительстве воздушных линий. Документация альбома обеспечивает полную техническую совместимость элементов независимо от производителя.
